|
北京环氧地坪漆大致可以分为：薄涂型环氧地坪、环氧砂浆地坪、环氧自流平地坪、环氧抗静电地坪、车库坡道专用地坪，环氧玻纤地坪、防腐地坪还有其他个性化产品：环氧彩砂地坪、环氧大理石地坪、耐高温防火地坪、体育专用地坪等。环氧地坪漆由于主要成膜基料是环氧树脂，而环氧树脂本身具有热塑性，需要与固化剂或脂肪酸进行反应，交联而成网状结构的大分子，从本身的热塑性变为热固性，从而显示出各种优良的性能。环氧地坪涂料很多，性能各具特点。
地坪漆采用一次性涂覆工艺，不管有多大的面积，都不存在连接缝，而且还是一种无灰尘材料，具有附着力强，耐摩擦，硬度强等特点。目前已被国内众多的厂家和用户所接受和使用。专家介绍说，2种类型的环氧地坪铺装设基本流程均为――基层处理：打磨掉松散层、脱层及水泥残渣，使之坚硬平整并增加附着力；底涂施工：底漆配好后辊涂、刮涂或刷涂，使充分润湿混凝土并渗入到混凝土内层；中涂施工：中涂材料与适量石英砂充分混合搅拌，用镘刀镘涂成一定厚度平整密实层；面涂批补：面涂材料配石英细粉批涂，填补中涂较大颗粒间空隙，完全固化后用无尘打磨机打磨，用吸尘器吸尽灰尘；面涂施工：环氧色漆及固化剂混合均匀后，镘涂、刷涂、辊涂或喷涂使流平获平整均匀表层。
三、无溶剂环氧自流平地坪漆施工方案
一、地坪表面的处理
1、新竣工的工业水泥地面必须经过一定的养护后方可施工，约28天。
2、清除表面的水泥浮浆、旧漆以及粘附的垃圾杂物。
3、彻底清除表面的油污，用克油王清洗剂处理。
4、清除生产厂房内的积水，并使潮湿处彻底干燥。
5、表面的清洁需用无尘清扫机及大型吸尘器来完成。
6、平整的表面允许空隙为2-2.5mm，含水率在6%以下。
7、地坪表面的打毛，需用无尘打磨机来完成，并用吸尘器彻底清洁。
8、对地坪表面的洞孔和明显凹陷处应用腻子来填补披刮，实干后打磨吸尘。
9、清理完的厂房内水泥地面应无尘、无水、无油污。
二、涂饰环氧封闭底漆
1、在处理清洁、平整的水泥地面，采用喷涂或滚涂环氧封闭底漆一道。
2、环氧封闭底的特性：有很强的渗透性和极好的附着力，耐腐蚀，与中涂漆或面漆的接着力好。
3、涂刷要求：在涂刷底漆时应加入一定量的稀释剂，使稀释后的底漆能渗入基层内部，增强涂层和基层的附着力，其涂布必须连续，不得间断，涂布量以表面刚好饱和为准。
4、局部漏涂可用刷子补涂、表面多余的底漆在下道工序施工前打磨处理好。
5、两组份按比例混合后充分搅拌，熟化20分钟后使用。
6、混合后的涂料使用期为8小时，时间过长易胶化。
7、使用普通固化剂施工温度在5～35℃进行，低于5℃需使用低温固化剂，否则不能进行施工。
8、环氧封闭底漆的干膜厚度10-15μm，覆盖率为0.14kg/m2。
三、刮涂无溶剂环氧中涂漆
在有漆膜厚度要求的情况下，必须采取刮涂无溶剂环氧中涂漆来达到漆膜厚度的要求，同时可以使地面的平整度增加，又可以增强整个地坪的机械强度。
1、采用刮涂的施工方法，施工时将A组份初步搅匀后，再将B组份倒入A组份，然后充分搅拌3分钟以上至涂料均匀。混合后使用期为30分钟(25℃)。
2、被涂物含水率大于8%，涂装场所地表温度低于5℃，高于35℃，相对湿度大于80%，应避免施工。
3、施工一道中涂漆，实干后，经打磨清理，再刮涂第二道中涂漆。
4、施工前涂料温度应保持在20℃左右。

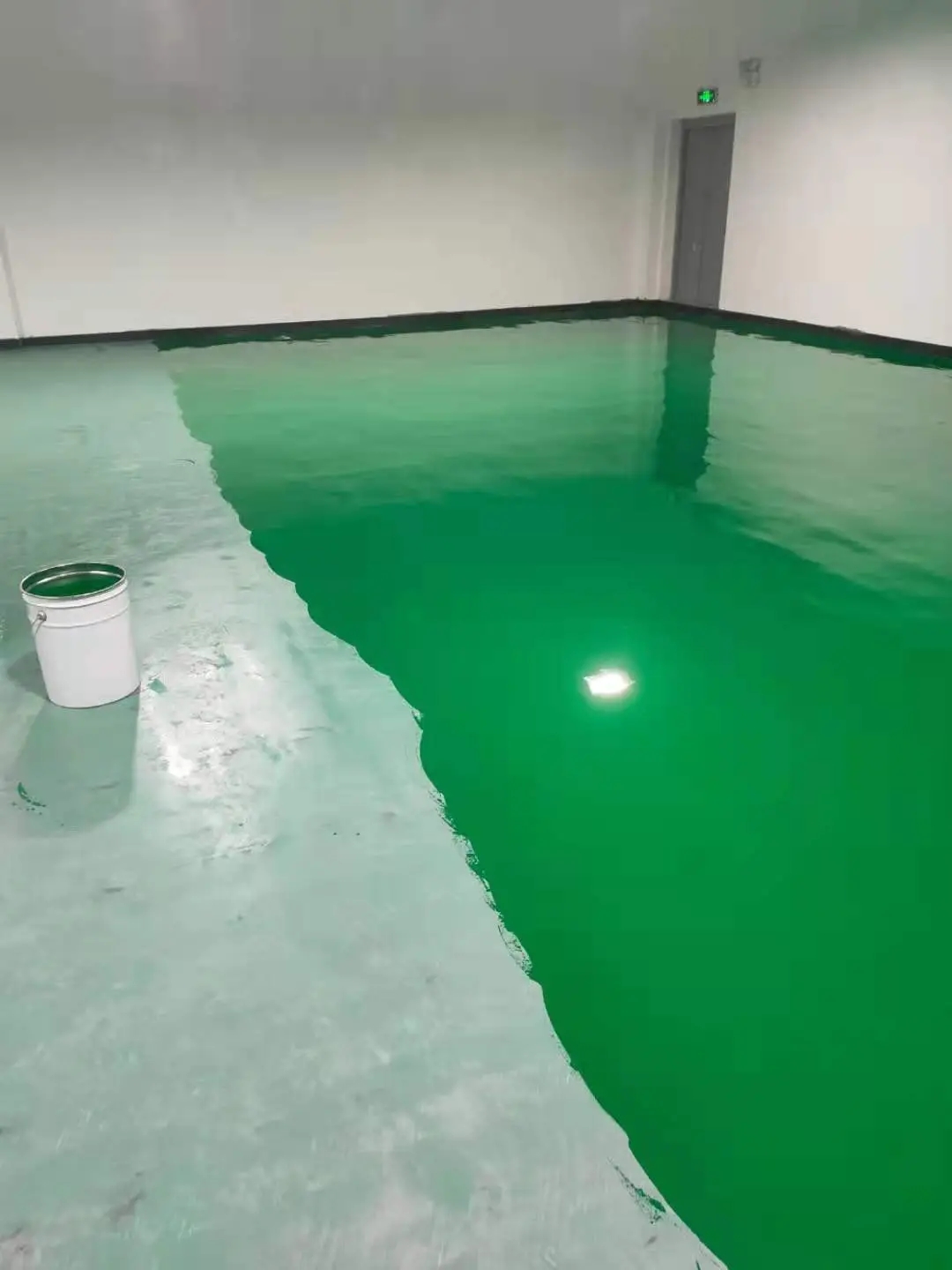

四、镘涂无溶剂环氧自流平面漆
1、在涂刷完底漆、无溶剂环氧中涂漆实干后。
2、镘涂一道无溶剂环氧自流平面漆。
3、施工时先将A组份初步搅匀后，再将B组份倒入A组份，然后充分搅拌3分钟以上至涂料均匀。混合后使用期为25分钟(25℃)。现用现配、用多少配多少。整个漆面一次性施工完。
4、被涂物含水率大于8%，涂装场所地表温度低于5℃，或高于35℃，相对湿度大于80%，应避免施工。
5、施工面漆结果后，防尘、封闭现场。
6、施工完成24小时可使用（25℃)（仅限在上面行走）
7、漆膜养护时间为7天（25℃)（可以正常使用）7天内禁止用沾水或其他化学品的拖布清理。
8、施工前涂料温度应保持在20℃左右。
五、施工注意事项
1、施工现场的环境温度应在在5～35℃，低温固化剂在-10℃以上，相对湿度大于80%不能施工。
2、施工者应做好施工部位、时间、温度、相对湿度、地坪表面处理、材料等实际记录、以备查考。
3、涂料施工后，应立即清洗有关设备和工具。
用途环氧地坪漆是一种高强度、耐磨损、美观的地板，具有无接缝、质地坚实、耐药品性佳、防腐、防尘、保养方便、维护费用低廉等优点。可根据不同的用途要求设计多种方案， 如薄层涂装、1－5mm厚的自流平地面、防滑耐磨涂装、砂浆型涂装、防静电、防腐蚀涂装等。 适用于各种场地，如：厂房、机房、仓库、实验室、车间等。
|
|
